緩まない為の使い方と注意
-

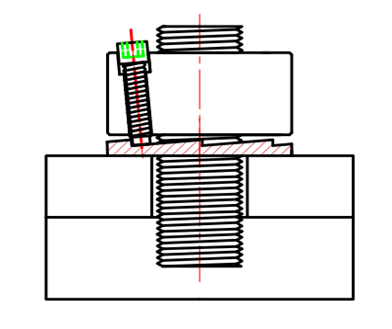

ナットだけの時
ナットの時だけを考えればよい。 -

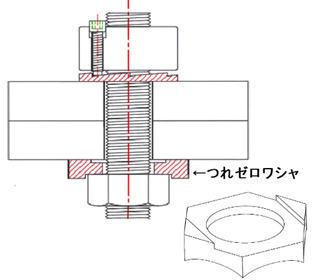

ナットとボルトの時
ボルト頭が回らない対策を取って下さい。
★「つれゼロワシャ」を使えば万全です。
（↓寸法表があります）
https://www.tension-nut.jp/tsuremawari/index.html -

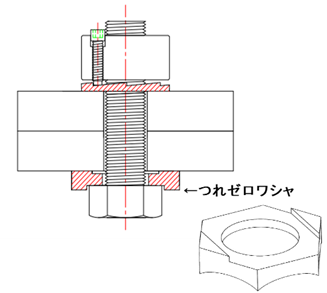

ナットとナットの時
反対側のナットが回らない対策を取って下さい。
★「つれゼロワシャ」を使えば万全です。
（↓寸法表があります）
https://www.tension-nut.jp/tsuremawari/index.html
TZ型 「つれゼロ・ワッシャー」寸法表
ボルト頭の供回りを完全に防止します
| 型番とボルト径 | ボルト頭の平行幅 | 内径 | ワシャ厚み | 最大寸法 | 非回転率※ |
|---|---|---|---|---|---|
| AF | d | t | K | ||
| TZ-M14 | 22 | 14.5 | 4 | 30 | 1.57 |
| TZ-M14SUS | 22 | 14.5 | 4 | 35 | 1.57 |
| TZ-M16 | 24 | 16.5 | 5 | 33 | 1.62 |
| TZ-M16SUS | 24 | 16.5 | 5 | 37 | 1.62 |
| TZ-M18 | 27 | 19 | 5 | 37 | 1.59 |
| TZ-M18SUS | 27 | 19 | 5 | 40 | 1.59 |
| TZ-M20 | 30 | 21 | 6 | 40 | 1.58 |
| TZ-M20SUS | 30 | 21 | 6 | 47 | 1.58 |
| TZ-M22 | 32 | 22.5 | 6 | 44 | 1.59 |
| TZ-M22SUS | 32 | 22.5 | 6 | 47 | 1.59 |
| TZ-M24 | 36 | 25 | 6 | 53 | 1.55 |
| TZ-M24SUS | 36 | 25 | 6 | 58 | 1.55 |
| TZ-M27 | 41 | 28 | 6 | 58 | 1.55 |
| TZ-M27SUS | 41 | 28 | 6 | 62 | 1.55 |
| TZ-M30 | 46 | 31 | 6 | 62 | 1.57 |
| TZ-M30SUS | 46 | 31 | 6 | 67 | 1.57 |
| TZ-M33 | 50 | 34 | 6 | 67 | 1.57 |
| TZ-M33SUS | 50 | 34 | 6 | 75 | 1.57 |
| TZ-M36 | 55 | 37 | 8 | 77 | 1.52 |
| TZ-M39 | 60 | 40.5 | 8 | 81 | 1.57 |
| TZ-M42 | 65 | 43.5 | 8 | 89 | 1.57 |
| TZ-M45 | 70 | 46.5 | 8 | 98 | 1.58 |
| TZ-M48 | 75 | 49.5 | 8 | 104 | 1.57 |
| TZ-M52 | 80 | 54 | 10 | 110 | 1.55 |
| TZ-M56 | 85 | 58 | 10 | 115 | 1.56 |
| TZ-M60 | 90 | 62 | 12 | 1.55 | |
| TZ-M64 | 95 | 66 | 12 | 1.55 | |
| TZ-M68 | 100 | 70 | 12 | 1.54 | |
| TZ-M72 | 105 | 74 | 12 | 1.54 |
・型番の見方：
「ＴＺ－Ｍ２０」（M20用）の材質はＳ４５Ｃ焼入れ表面亜鉛メッキ仕上げで、ボルトがSS材・ＳＣ材・ＳＣＭ材の一般炭素鋼のボルトに使用します。
「ＴＺ－Ｍ２０ＳＵＳ」（M20用）の材質はSUS420J2（＝ステンレス材）焼入れ仕様で、ステンレスボルトに使用します。ステンレスボルトは締付け時にねじ部の摩擦係数が非常に大きいので、ステンレスボルトの場合は必ずこの製品を選定下さい。ステンレスボルトの「締付け軸力」については、
https://www.tension-nut.jp/tsuremawari/sub7.html
をご覧下さい。
・「つれゼロワッシャー」は、ボルトの並目・細目に関係なく共通です。
・使用環境温度 150℃以下
※非回転率は、ワシャの回転し難さを表し、通常のワシャはこの値が1.0となります。
