応用例と使用上の注意
-

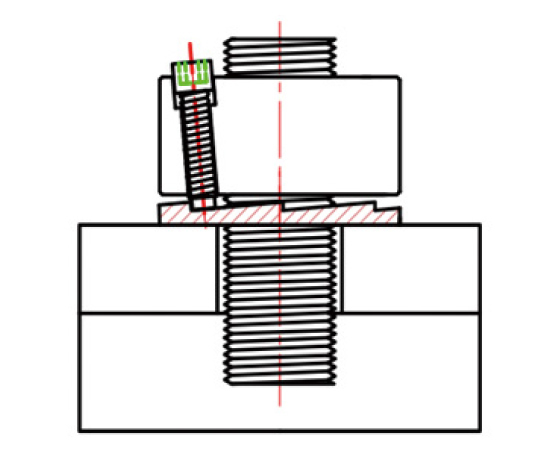

植込みボルトの場合
-

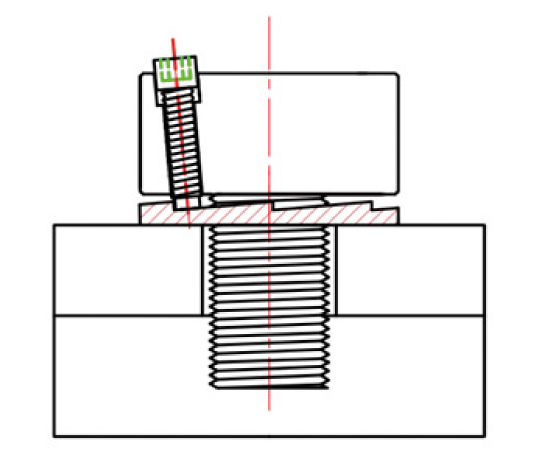

頭付きボルトの場合
-

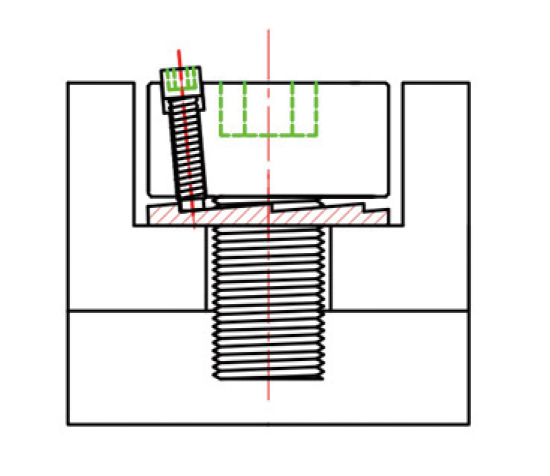

座繰り「穴の穴付きボルト」の場合
-

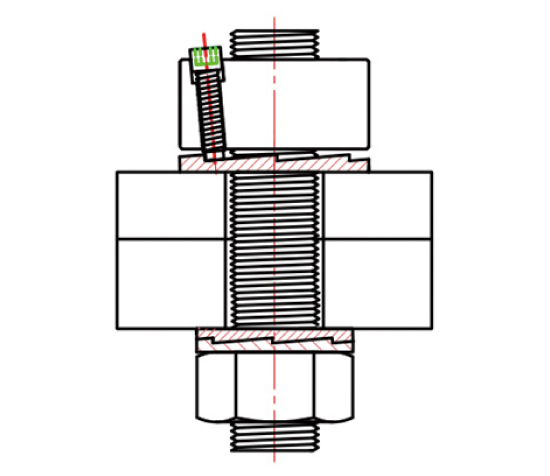

貫通穴ボルトの場合
★緩み防止に反対側にテンションワシャーK型が必要 -

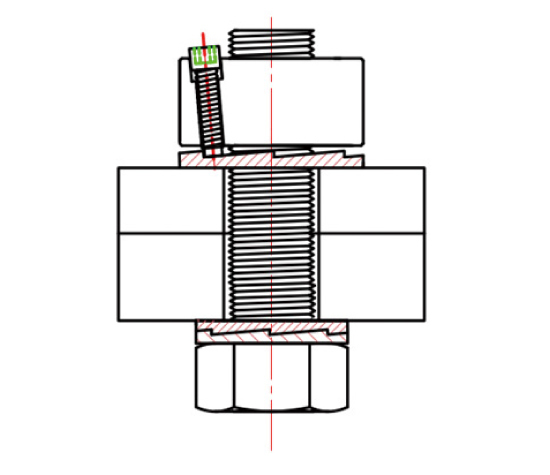

貫通穴ボルトの場合
★緩み防止に反対側にテンションワシャーK型が必要
注意点
- TY型とTT型については、緩み防止機能を保つ為に、ナット座面が斜面ワシャーよりも高硬度であって使えません。HRc45以下の場合に限ります。こんな場合は、当社へご相談ください。
- 潤滑油使用
テンションナット®は潤滑油付・ドライ状態のどちらでも機能が変わらず使えますが、潤滑油或いはグリースの使用をお勧めします。使うことで再利用性が高まり、また錆の防止、メンテナンスで緩め時の容易さになります。 - 他のワシャー（平ワシャーやバネワシャー）と「決して」併用しないでください。緩み防止が機能しなくなります。
- 製品納入時には、（ワシャーの表面・裏面を間違えないように）ナット本体と斜面ワシャーの間を「粘着剤で仮付け」しています（機能に関係がありません）。そのまま（=ワシャーを剥がさずに）テンションナット®を設置ください。
- 「再使用する」ときには、ワシャー斜面の表・裏を間違えない事、プレスねじが「斜面の最低位置」に合っている事を必ず確認ください。仮に間違えても事故にはなりませんが、「緩み防止」が機能しなくなります。
テンションワシャ―K型
これはボルト側が固定されない場合にのみ、ボルトを固定する為に使用します。TY型・TT型用で、必要に応じて使用します。
| ボルト径 | ワシャ―外径（Dmm） | ワシャ―厚み（Tmm） |
|---|---|---|
| M16 | 25 | 8 |
| M20 | 30 | 8 |
| M22 | 35 | 8 |
| M24 | 39 | 8 |
| M27 | 42 | 10 |
| M30 | 47 | 10 |
| M33 | 48 | 10 |
| M36 | 55 | 10 |
| M39 | 60 | 10 |
| M42 | 65 | 10 |
| M45 | 70 | 12 |
| M48 | 75 | 12 |
| M52 | 80 | 12 |
| M56 | 85 | 12 |
| M60 | 90 | 12 |
| M64 | 95 | 12 |
| M68 | 100 | 15 |
| M72 | 105 | 15 |
| M76 | 110 | 15 |
| M80 | 115 | 15 |
| M85 | 120 | 15 |
| M90 | 130 | 15 |
| M95 | 135 | 15 |
| M100 | 145 | 15 |
| M11 | 155 | 15 |
注意
このワシャ―は、決して単独で（＝TY型又はTT型と組み合わせずに）使用するのは厳禁です。単独で通常のボルトやナットに使用しますと、ボルトが永久に緩まなくなり、緩める為にボルトを切断しなくてはならなくなる時があります。
